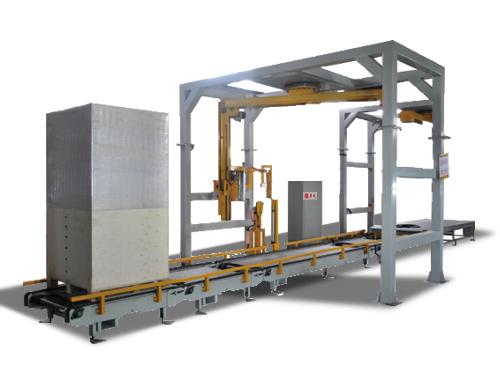

摇臂式缠绕机

            摇臂式缠绕机

设备介绍：

摇臂式自动缠绕包装机，主要适用于生产量大、物流效率较高的现代化作业，满足较轻或较重货物的包装要求。可根据不同的产品和现场的实际需求，定制不同的包装系统，自动完成货物的包装过程，自动上断膜机构可实现无人化操作。广泛应用于食品、饮料、化工、造纸、建材等行业。

1、准备工作

上膜：工作人员进入设备内部，人工将缠绕膜穿好并引出放入上膜器将膜夹住(只有第一个循环过程需人工上膜，以后设备会自动上膜)。

开启电源：

打开电控箱，闭合空气开关，关闭电控箱

用钥匙打开钥匙开关，开始运行

工作人员根据货物情况更改控制面板上的顶层、底层、往复次数等参数，确认后按下启动键。缠膜机进入待机状态！

二、设备技术资料

PY-800FZ摇臂式缠绕机（进货时，要求靠近上断膜装置一侧）

(1) 技术参数

   裹绕规格：MAX（1000-1200mm×1000-1200mm×2000 mm）

   悬臂速度：0-18rpm

   主机功率：2.3 kw

   电压：AC 380V  三相五线

   整机重量：2000kg

   悬臂转速：0-18转/分

   气压：0.5-0.7Mpa

   工作环境：单机使用

   设备高度：3500（以实际为准）

（2）设备组成

a)转臂部件

由转臂及摇臂组成

采用不锈钢制成的矩形管

转臂旋转采用回转支撑连接，平稳可靠

转臂速度：0-18rpm,转速变频可调，转臂可精确定位

转臂带有电磁制动器

转臂减速机功率1.5kw

膜架升降采用链条传动，链条选用08B标准滚子链

升降速度：0-56mm/s, 升降速度变频可调

升降减速机（涡轮减速机） 功率：0.4kw

转臂装有行程开关，控制模架上下行程

b) 膜架系统

   采用济钢优质钢板制成

   制作完成后酸洗、磷化、喷塑

   预拉伸膜架：拉伸比为1:2.5，自动送膜，送膜速度可调。

   出膜方便，一拉即可，断膜膜架自动停止运转。

   送膜电机0.37KW

   接近开关控制薄膜送出，灵敏可靠。

   送膜电机0-750rpm可调。

   膜架上安装光电开关，自动检测货物高度。

c)自动上断膜系统（备注：自动夹膜装置有300mm的工作高度要求，单机使用时，需要将自动上断膜装置做基础或者直接垫高工作托盘高度）

采用优质矩形管及济钢钢板制成

制作完成后酸洗、磷化、喷塑

采用气缸气动控制覆膜和夹膜

变压器、电加热丝实现断膜

  压缩空气：0.5-0.7Mpa

  质量：无油无水空气。

d)电控系统：

  PLC可编程控制，缠绕层数、次数可调，自动感测货物高度。

  自由设定顶层底层缠绕圈数

转臂旋转、膜架升降均采用无级变频调速，

操作方便，便于控制包装效果。

  货物启动停止使用光电开关控制

e）气控系统

  气控系统采用电磁阀，减压阀控制

  配有油水分离器

f) 气动压顶装置

压顶装置：采用直线导轨结构，安全平稳。

升降立柱：双立柱结构，安全可靠；

耗气量：1000ml/min 。

（3） 包装材料 LLDPE 拉伸薄膜技术指标

   收缩率纵向70% 横向30%

   拉伸强度纵向27MPa 横向29MPa

   断裂拉长率纵向360% 横向510%

   厚度：  17～30μm

   膜卷规格：Φ200-Φ260mm（外径）x500 mm（宽度）

   膜芯规格：Φ76.2 mm（卷芯内径）x520 mm（宽度）

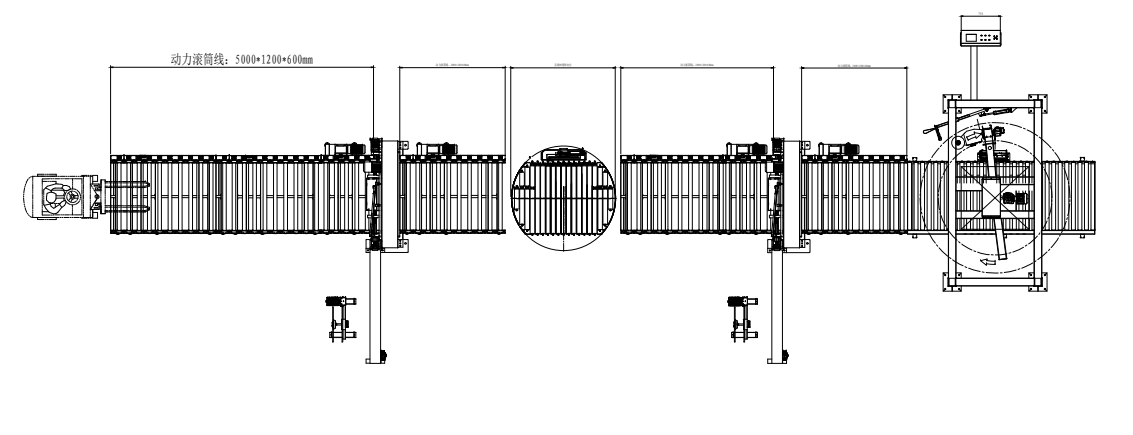

方案图：
