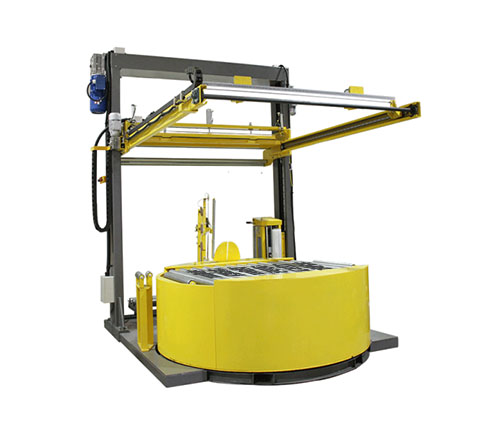

覆膜在线缠绕机一体机

                     覆膜在线缠绕机一体机

设备介绍：

一、基本情况（主要技术要求）

1、包装规格：L 1000-1200mm(1500MAX)×W 1000-1200mm×H 500-1600mm

2、对角线长： 1700 mm（max）

3、包装过程： 除更换膜卷之外，全部自动运行.

二、YK2000FZ-PL-DM覆膜在线缠绕机一体机（附带自动上断抚膜系统）

►  技术参数

² 转盘直径：2000mm

² 转盘高度：600mm

²覆膜宽度范围：1200-1600mm

² 托辊直径：76mm

² 输送速度：12m/min

² 出膜速度：0-104m/min

² 膜架升降速度：0-6.6 m/min

² 覆膜升降速度：0-10.5 m/min

² 覆膜行走速度：0-8.3 m/min

² 输送电机功率：0.75kw

² 转盘电机功率：1.5kw

² 升降电机功率：0.37kw

² 预拉电机功率：0.2KW

² 气压:不小于0.6MPa

² 电源电压   380 V 50hz

² 重量：1400kg

² 转盘速度：0-15转/分钟

² 包装效率：10-25件/小时

² 转盘承重：≤1500KG

² 光电自动感测高度和可移动限位块限制包装高度任意选择

² 转盘和升降变频调速，手动调整转盘速率，可分别调整膜架上升和下降速度

² 手动调整薄膜输出拉力

² 预拉伸膜架，理论拉伸比1：2

² 设定顶层圈数1-9

² 设定底层圈数1-9

² 气动自动上下膜机构

► 主要性能

控制系统

² PLC可编程控制，缠绕层数及次数可变更

² 光电开关自动感测货物高度

² 上、断膜 抚摸过程自动控制

转台驱动

² 转台链条传动，缓启动、缓停止、自动复位；

² 转台速度0～15 rpm 变频调速；

薄膜系统

² 开门式膜架，穿膜更方便；

² 膜架动力变频预拉伸机构，预拉伸可达200%；

² 膜架升降机构双链条牵引，行走装置封闭、自润滑；

² 膜架上升、下降速度分别变频调速，送膜速度无极可调；

² 顶部及底部缠绕数分别单独可调；

² 薄膜随动系统，主动送膜；

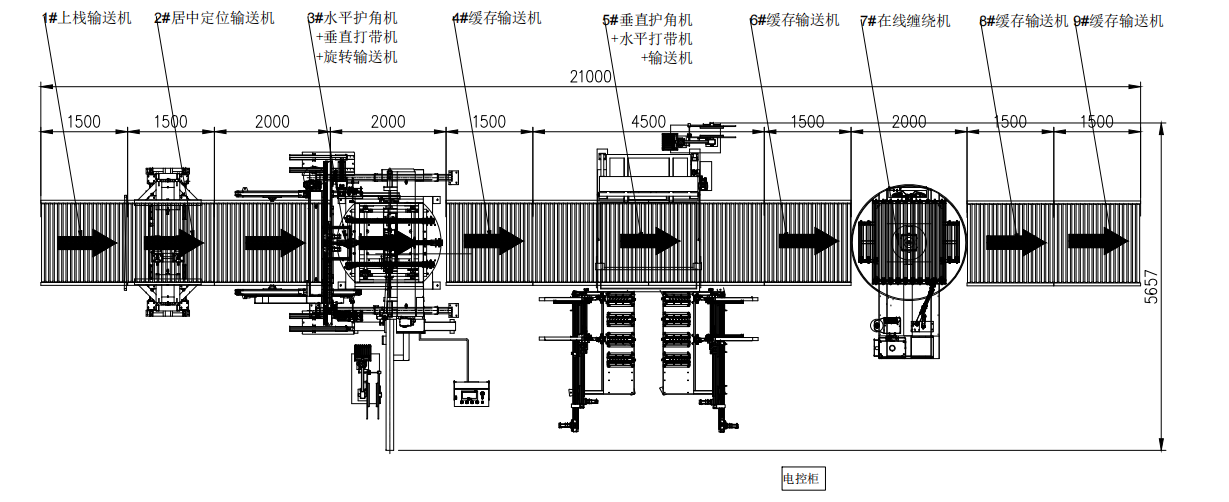

方案示意图
